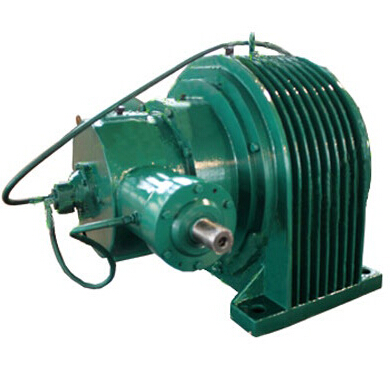

NGW-S行星齿轮减速器

一、概述
　　本产品由弧齿锥齿轮传动和行星齿轮传动组合而成包括两级、三级两个系列的NGW型行星齿轮减速器主要用于　　冶金、矿山、起重、运输及通用机械设备。其适用条件如下．　　1高速轴最高转速不超过1500r/min：　　2齿轮圆周速度不超过13m/s　　3工作环境温度为40℃-45℃-　　4可正、反向运动正向顺时针为优选方向）．　　
   二、型式与尺寸　　1 传动简图及装配型式如图4、图5。

图5NGW-S装配型式　　2型号与标记　　a 减速器的型号：包括减速器的系列代号、座机号、传动级数、传动比代号、装配型式。：　　b 系列代号：由行星减速器NGW和组合合级弧齿锥齿（伞齿）轮的（伞)字汉语拼音字头S组成，“NGW-S”代表系列代号。{　　规格：机座号、传动级数、传动比代号及装配号及装配型式用顺序数字表示之。

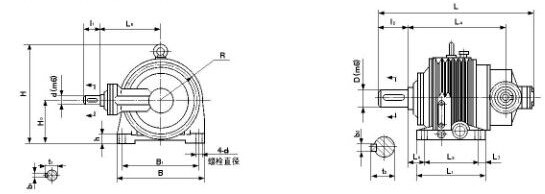

NGW-S两级减速器型式与尺寸见图

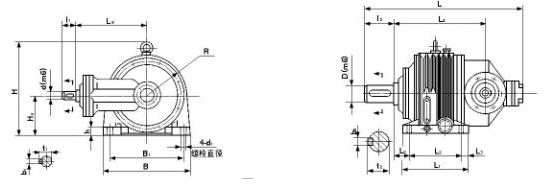

4.NGW-S三级减速器型式与尺寸。
